バケットまわり

ポイント(爪)/ツース盤(平爪)サイズの見方


ポイント(爪) / ツース盤(平爪) サイズの見方

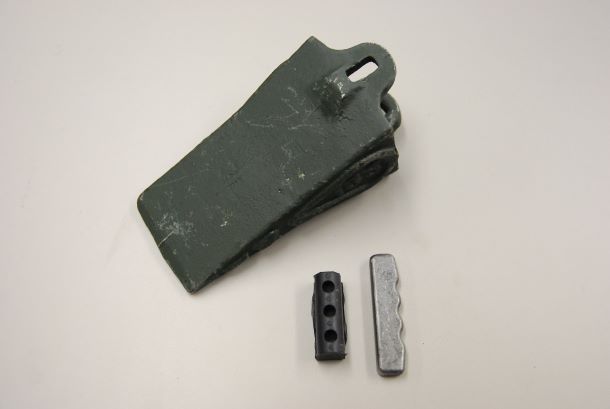

1.縦ピン式
センター上からロックピン(トメピン)で留まっている
縦ピン式

・ロックピン(トメピン)の全長からサイズを特定

サイズ      全長
13S】     44~45mm
18S】     55mm
22S】     67~68mm
25S30S】 75mm
35S】     80mm

tate-pin-nuki-kougu

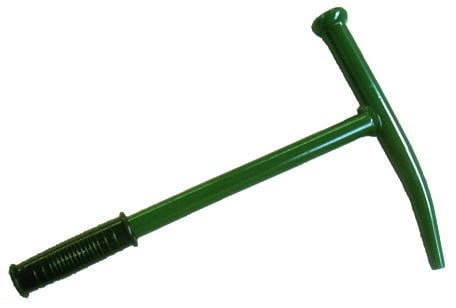

ピン抜き工具

*18S~35S にどうぞ

13S 18S 22S

25S 30S 35S

40S 45S

コマツ 専用

25S-komatsu 35S-komatsu

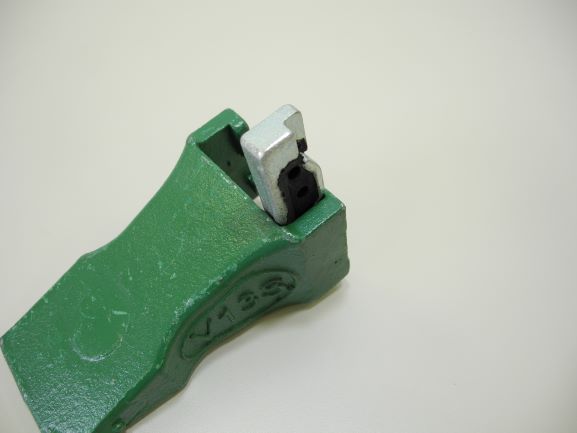

2.V13S
右隅の上からロックピン(トメピン)で留まっている
V13S

・ロックピン(トメピン)とラバーピンは一体型

V13S






3.横ピン式
横からロックピン(トメピン)で留まっている
pin-nuki-kougu

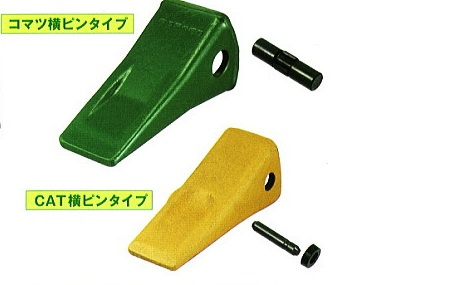

【コマツ用】(左上・緑色)

【CAT用】(右下・黄色)

set

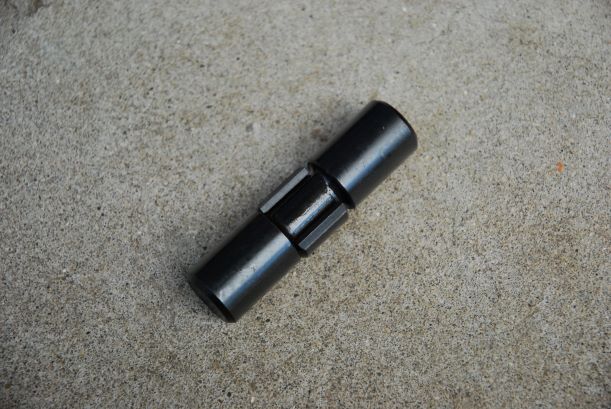

【コマツ専用】ロックピン(トメピン)

・ロックピン(トメピン)のピン径と全長からサイズを特定

サイズ    ▽ ピン径  全長
PC60~ 】19.8φ  約71mm
PC100~】24.7φ  約96mm
PC300~】24.75φ 約117mm

set

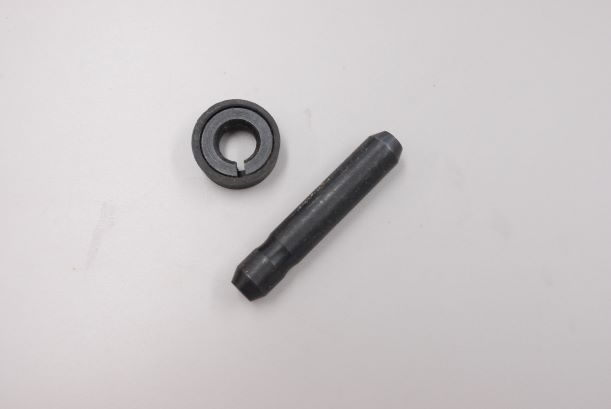

【CAT専用】ロックピン(トメピン/右側)とリテーナー(輪っか/左側)

・ロックピン(トメピン)のピン径と全長からサイズを特定

サイズ   ピン径  全長
J200】 11.1φ
J225】 14φ    約64mm
J250】 14φ    約76mm
J300】 14φ    約90mm
J350】 19φ    約105mm
J400】 22φ    約118mm
J450】 19.1φ
J460】 23.8φ

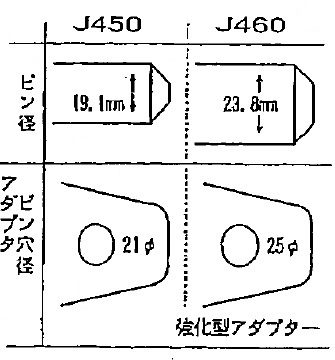

イラスト

J450 / J460 サイズの比較

yoko-pin-nuki-kougu

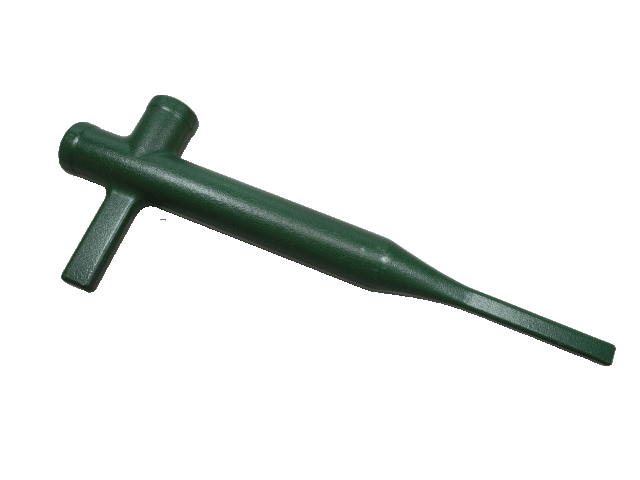

ピン抜き工具

コマツ 専用

PC60 PC100 PC300

PC400

CAT(三菱) 専用

J200 J225 J250

J300 J350 J400

J450/460

コベルコ 専用

SK200

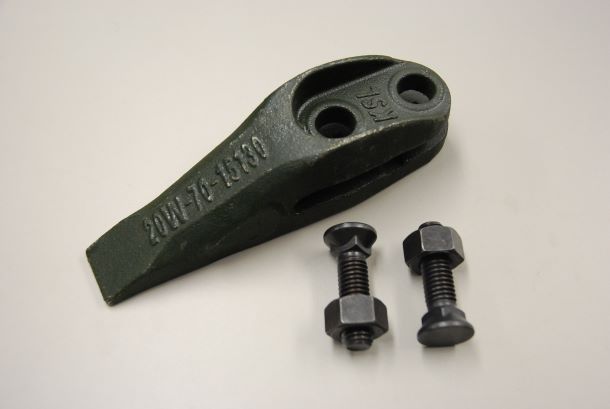

4.ボルト式
ボルトで留まっている
ボルト式

・ポイント1個につきボルト2個使用
・ボルト式からピン式のポイントに交換するには、変換アダプターの装着が必要
  ▷▷ ボルト式からピン式への交換方法

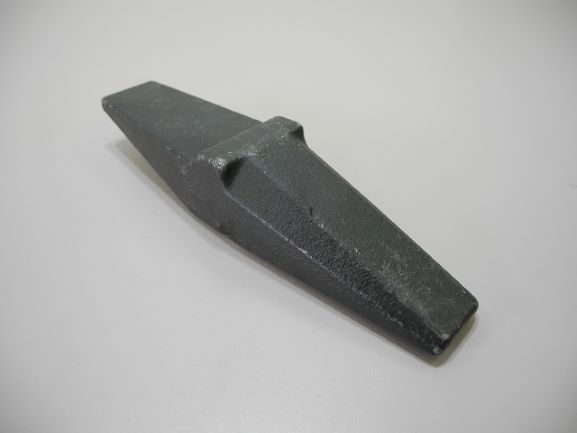

5.溶接式
バケットに溶接されている
溶接式


・溶接式からピン式のポイントに交換するには、溶接肉盛り等の加工、あるいは変換アダプターの取り付けが必要
  ▷▷ ボルト式からピン式への交換方法
  (溶接式ポイントの交換も、同じページでご確認ください)
