各種ポイント(爪)・ツース盤の交換方法をご案内致します。
サイズは、各種ございますが基本的な交換方法自体は同じです!

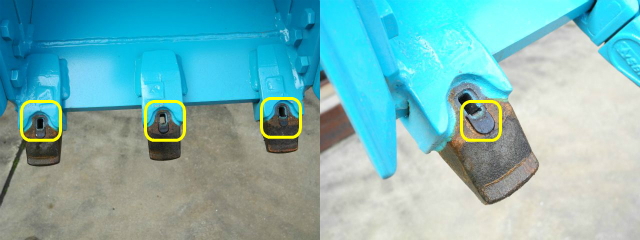

まずは、ロックピン上にピン抜き工具を当て、ハンマー等で叩きます。
そのまま下からピンが出ますので、完全に抜き取ります。 (注)勢いよくピンが抜けることもあります。紛失等にご注意下さい。

ロックピンが抜ければ、あとは爪を引き抜くだけです。

取付は、外しと逆に上からピンを入れてハンマー等で叩き、爪本体と同じ高さにピンが収まれば完了です。

脱着方法自体は、ポイント(普通爪)・ツース盤(平爪)も全て同じですが
(注)平爪の場合、取付ける順番がありますので気をつけて下さい。
一般的には、バケットに向かって右から取付けます。

ラバーピンは、バケット本体に埋まっています。 通常は取り外しする物ではありませんが、ゴムの為経過劣化は避けられず
ラバーピンが劣化するとロックピンを支えきれず、容易にピンが外れやすくなります
あくまでも、消耗品となりますので、定期的な交換をお勧め致します。

なお、【V13S】のタイプは、ピンとラバーピンが一体式の為、ラバー交換の必要はありません。

ボルト式ツース(ポイント・爪)をご使用の場合、
下記にご案内する通り、変換アダプターをバケットに装着することにより、
ピン式へ変更可能です。
詳細はこちらをクリックしてをご覧下さい。

ツース盤(平爪)をご注文の際には、1)ワイド幅 あるいは バケット幅、2)ピッチ(間隔)の実寸 をご連絡下さい。


建機部品,建機パーツ,ゴムクローラー

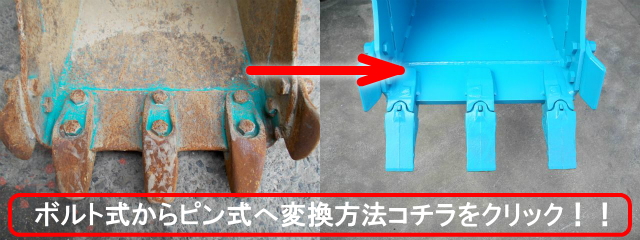

ボルト式のポイントからピン式へ交換方法!
まずは、ボルトを緩めポイント(爪)を外します!
古い機体や錆が多い機体などは、外すのに苦労する場合がありますが
緩まない場合は、再利用は難しいので、切断などで対応します。

外した後、当店で販売している変換アダプターを取付けます。
変換アダプターは、装着するポイント(爪)のサイズやバケットの底板厚で
適応アダプターを選択します。

板厚が合わない場合や、劣化が酷い場合、強度を上げる場合などは
底の部分に、1枚鋼材を貼り合わせ板厚を確保する事や補強をする事をお勧めします。

サイズ、位置が合えば、後は溶接を実行するのみです!!
位置合わせは、ポイント(爪)のみの使用なら問題ありませんが、 今後、ツース盤(平爪)を
ご使用予定でしたら、ツース盤の適合サイズ内に収まるようピッチ(間隔)を調整してください。
(注)ピッチが合わないと、ツース盤(平爪)が使えませんのでご注意ください。
ツース盤を同時購入し、そのピッチに合わせて、アダプターを取付けることをお勧めします。

ポイント、ツース盤を止める ロックピン・ラバーピン は共用できます。
脱着を繰り返しますと摩耗しますので、予備をお持ちいただくことをお勧めいたします。

アーム先端寸法表その他 クボタ・コマツ・CAT・ヤンマー等は “コチラ” をごらん下さい ※本表は確認・参考用です。必ず実機を計測の上最終適合をご確認下さい。
※随時更新して参りますが、訂正・修正等ございましたらぜひご連絡下さい※下記表は「エースファクトリー」お客様向け参考資料で無断転用を禁止致します。
KOBELCO, コベルコ建機型式 | P1径 | P1幅 |
---|
SK005 | 25 | 93.5 | SK007-3 | 25 | 109 | SK09SR | 25 | 109 | SK013 | 30 | 105 | SK013SR | 30 | 105 | SK014 | 30 | 106 | SK015 | ↑ | ↑ | SK15SR | ↑ | ↑ | SK020 | 35 | 123 | SK20SR | ↑ | ↑ | SK20SR-2 | 35 | 122 | SK25SR | 35 | 123 | SK25SR-2 | 35 | 122 | SK024 | 35 | 123 | SK025 | ↑ | ↑ | SK027 | ↑ | ↑ | SK30SR | ↑ | ↑ | SK30SR-2 | 40 | 140 | SK030 | 35 | 123 | SK032 | 40 | 126 | SK035 | 40 | 126 | SK035SR | ↑ | ↑ | SK35SR-2 | 40 | 140 | SK040SR | 45 | 152 | SK042 | ↑ | ↑ | SK045 | ↑ | ↑ | SK45SR | ↑ | ↑ | SK03 | 50 | 182 | SK60 | ↑ | ↑ | SK75UR-3 | 50 | 170 | SK04 | 60 | 218 | SK100 | ↑ | ↑ | SK100WD | ↑ | ↑ | SK045 | 65 | 252 | SK120 | ↑ | ↑ | SK05 | ↑ | ↑ | SK07 | 80 | 328 | SK200 | ↑ | ↑ | SK220 | 90 | 325 | SK09 | ↑ | ↑ | SK300 | 90 | 382 | SK300-2 | 90 | 420 | SK350 | 90 | 384 | SK400 | 100 | 452 |
IHI / SUMITOMO, 旧石川島播磨重工業, 住友建機型式 | P1径 | P1幅 |
---|
IS7J | 25 | 96 | IS10 | 30 | 106 | IS18UJ | ↑ | ↑ | IS20Z | ↑ | ↑ | IS20S | 35 | 123 | IS30S | ↑ | ↑ | IS27GX | ↑ | ↑ | IS28G2,GX | ↑ | ↑ | IS30GX | ↑ | ↑ | IS30J | ↑ | ↑ | IS30Z | ↑ | ↑ | IS32J | ↑ | ↑ | IS35S | 40 | 126 | IHI35J | ↑ | ↑ | IHI35UJ | ↑ | ↑ | IHI38UJ | ↑ | ↑ | IHI40Z | ↑ | ↑ | IS40S | 45 | 150 | IS45UJ | ↑ | ↑ | IS40F | ↑ | ↑ | IS40G | ↑ | ↑ | IS40GX | ↑ | ↑ | LS120,F,F2,FX | ↑ | ↑ | S120 | ↑ | ↑ | SH45 | ↑ | ↑ | IS45J | ↑ | ↑ | LS1600FJ,FSB | ↑ | ↑ | LS1600FSR,FJ2,F2SB | ↑ | ↑ | LS1600F2SR,F2U | ↑ | ↑ | IS50GX,UJ | 50 | 160 | S140 | 50 | 191 | S160FJ,FSB | ↑ | ↑ | S160FSR,FJ2,F2U | ↑ | ↑ | S160F2SB,F2SR | ↑ | ↑ | SH60 | ↑ | ↑ | SH60SB | ↑ | ↑ | SH60SB | ↑ | ↑ | SH75U | ↑ | ↑ | IS120 | 60 | 221 | LS2600FJ,FJL | 60 | 291 | LS2600FSB | ↑ | ↑ | LS2600FJ2,FLJ2,F2SB | ↑ | ↑ | LS2600F2SR | ↑ | ↑ | S260FJ,FLJ | ↑ | ↑ | S260FSB,FJ2 | ↑ | ↑ | S260FLJ2,F2SB | ↑ | ↑ | S260F2SR,FLJ2 | ↑ | ↑ | LS2650FJ,FJ2 | ↑ | ↑ | S265FJ,FJ2 | ↑ | ↑ | SH100 | 65 | 291 | SH145U | ↑ | ↑ | SH120 | ↑ | ↑ | LS2800FJ,FJL | 70 | 321 | LS2800FJ2,FLJ2 | ↑ | ↑ | LS2800F2SR | ↑ | ↑ | S280FJ,FLJ | ↑ | ↑ | S280FJ2,FLJ2,F2SR | ↑ | ↑ | SH200 | 80 | 307 | SH200LC | ↑ | ↑ | SH200LCLR | 65 | 255 | LS3400FJ,FLJ | 75 | 351 | LS3400FJ2,FLJ2 | ↑ | ↑ | S340FJ,FLJ | ↑ | ↑ | S340FJ2,FLJ2 | ↑ | ↑ | SH220 | 90 | 326 | SH220LC | ↑ | ↑ | S430FJ,FLJ | 80 | 401 | LS4300FJ,FLJ | 90 | 401 | LS4300FJ2,FLJ2,F2HD | ↑ | ↑ | S430FJ2 | ↑ | ↑ | S430FLJ2,F2HD | ↑ | ↑ | SH300 | ↑ | ↑ | SH300LC | ↑ | ↑ | SH300HD | ↑ | ↑ | S580FJ2,F2HD | 100 | 480 | SH400HD | ↑ | ↑ |
KATO, 加藤製作所型式 | P1径 | P1幅 |
---|
HD140 | 50 | 162 | HD180 | ↑ | ↑ | HD250 | 55 | 192 | HD300 | ↑ | ↑ | HD307 | ↑ | ↑ | HD250V | 55 | 198 | HD350 | ↑ | ↑ | HD400 | ↑ | 292 | HD450 | ↑ | ↑ | HD400V2 | ↑ | ↑ | HD450V2 | ↑ | ↑ | HD550V2 | 60 | ↑ | HD550SE | ↑ | ↑ | HD510 | 65 | 252 | HD512 | ↑ | ↑ | HD650 | 70 | 328 | HD700 | ↑ | ↑ | HD700SE | ↑ | ↑ | HD770 | ↑ | ↑ | HD700V2 | ↑ | ↑ | HD770SE | ↑ | ↑ | HD800 | ↑ | ↑ | HD880SE | ↑ | ↑ | HD900SE | ↑ | ↑ | HD900V2 | ↑ | ↑ | HD820 | 80 | 307 | HD823 | ↑ | ↑ | HD1023 | ↑ | ↑ | HD1220 | 90 | 328 | HD1250V2 | ↑ | ↑ | HD1880SE | 90 | 452 | HD1880V2 | 105 | 452 |
HANIX, ハニックス工業, 日産機材型式 | P1径 | P1幅 |
---|
H05 | 25 | 93 | N080 | 25 | 105 | N080-2 | ↑ | ↑ | H08 | ↑ | ↑ | H08-2 | 25 | 112 | H11 | 30 | 115 | N06 | 30 | 105 | N120 | ↑ | ↑ | N150 | ↑ | ↑ | H150-2 | ↑ | ↑ | H15 | ↑ | ↑ | S&B150 | ↑ | ↑ | N21 | 35 | 115 | S&B15 | ↑ | ↑ | N220 | ↑ | 135 | N230 | ↑ | ↑ | N230-2 | ↑ | ↑ | H24 | ↑ | ↑ | N250 | ↑ | ↑ | N260 | ↑ | ↑ | N260-2 | ↑ | ↑ | H27 | ↑ | ↑ | H30 | ↑ | ↑ | N31 | ↑ | ↑ | S&B15S | ↑ | ↑ | S&B300 | ↑ | ↑ | N300 | ↑ | ↑ | N300-2 | ↑ | ↑ | N350 | ↑ | ↑ | N350-2 | 40 | 135 | S&B480 | ↑ | ↑ | N41 | ↑ | 141 | S&B22 | ↑ | ↑ | S&B25 | ↑ | ↑ | S&B25S | ↑ | ↑ | S&B30S | ↑ | ↑ | S&B580 | ↑ | ↑ | N450 | ↑ | ↑ | H45 | ↑ | ↑ | S&B45S | 50 | 186 | S&B800 | ↑ | ↑ | S&B800-2 | ↑ | ↑ |
ショベルアームピン径
アーム先端寸法表
その他 コベルコ・住友・KATO・IHI等は “コチラ” をごらん下さい
※本表は確認・参考用です。必ず実機を計測の上最終適合をご確認下さい。
※随時更新して参りますが、訂正・修正等ございましたらぜひご連絡下さい
※下記表は「エースファクトリー」お客様向け参考資料で無断転用を禁止致します。
KUBOTA / etc, クボタ建機
型式 |
P1径 |
P1幅 |
