ショベルの中でも一番の消耗品と
言っても過言ではない【ツース盤（平爪）】

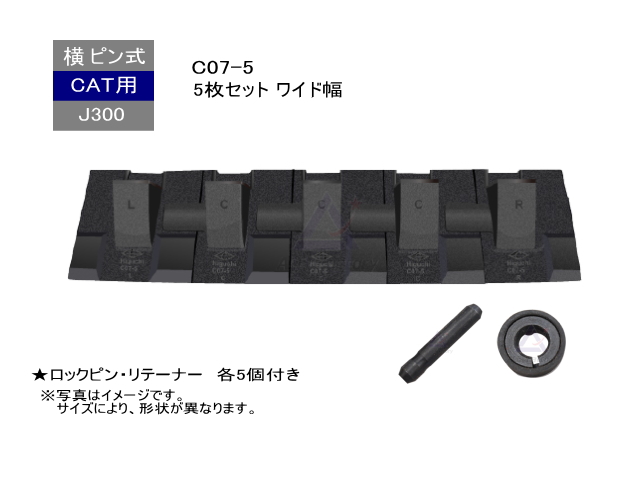

当店のフラットチップ（ツース盤・平爪）は
数多くのお客様にご愛顧頂き、
高い評判を頂いております

長年の実績と経験で培ったノウハウを駆使し、
丈夫で良質な鋼材を使用した結果、
耐摩耗に優れ、設計自体を見直し、
掘削抵抗も抑えました

強度も肉厚補強等で強靭な構造として、
様々な現場の状況に対応致します

横幅サイズは下記の図面の通り

【バケット幅】
※左右エンドがバケットサイズまでと
　同等になります

【ワイド幅】
※左右エンドがサイドカッターまでと
　同等幅になります

2サイズがございますので
ご注文の際はご注意ください



★取り付け型式によりサイズが異なります！！

★現在装着のバケットの実寸のサイズ

１）ユンボ（ショベル）の型式、号機　

２）ピッチ（間隔）

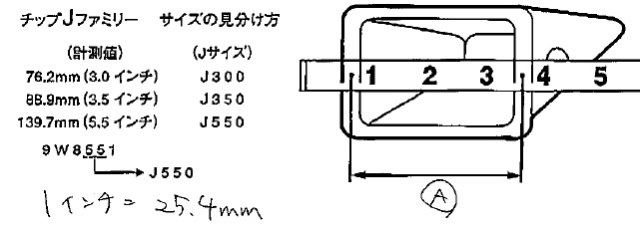

　　＊下の図の【 A 】です

３）ワイド幅（サイドカッターからサイドカッターまで）

を　必ずご記入ください




※必ず下記をご参照下さい※

（注）取り付け型式により、サイズが異なります！！

１）ユンボの型式
２）ピッチ（間隔）
３）ワイド幅
を必ずご連絡ください


＊ツース盤の重なりは
　最低でも10mm以上、必要になります

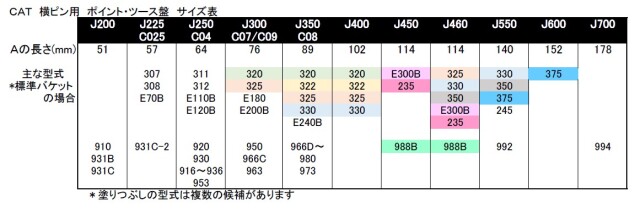

＜ツース盤適合表＞




＊このクラスで適合するかどうか不明の場合は、下記の表にてサイズをご確認ください




★あるいは　ツース盤を留める　ピン　の径　と　全長　から
　サイズをご確認ください

　　　　　　ピン径　　全長

　・J225　　14φ　　約 64mm
　・J250　　14φ　　約 76mm
　・J300　　14φ　　約 90mm
　・J350　　19φ　　約 105mm
　・J400　　22φ　　約 118mm
