ヤンマー Vio25-6
説明・画像引用元 : ヤンマー建機
![ViO25-6](https://www.ace-f.com/machine/excavator/Vio25-6/mp0464.jpg)
![ViO25-6](https://www.ace-f.com/machine/excavator/Vio25-6/mp0465.jpg)

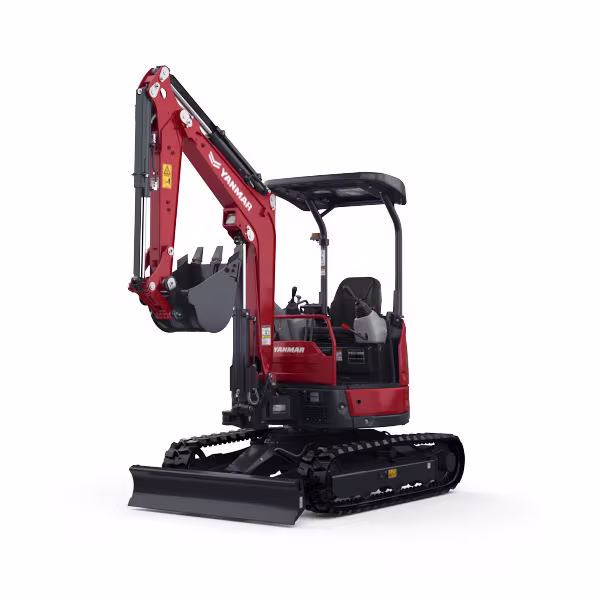

ViO25-6 | |
---|---|
機械質量 | 2,500 kg |
バケット容量 | 0.08 m3 |
定格出力 | 15.2 kW kW |
低騒音指定状況 | 超低 |
排ガス指定状況 | 3次対応 |
特徴
![Vio25-6](https://www.ace-f.com/machine/excavator/Vio25-6/mp0466.jpg)
1. 板バネ式シリンダーガード
大事なロッドに傷がつかないように
2. H&クレーン仕様
もちろん吊り走行もできます〔OPTION〕
3. 油圧式クイックヒッチ
バケット交換には工具いらず、手間いらず〔OPTION〕
4. オートデセル・エコモード
無負荷時のエンジン自動減速機能&省エネで低燃費に貢献〔OPTION〕
5. ブーム高さ・アーム巻込み制限機能
独自の方式で障害物やアタッチメントと作業機の接触を回避〔OPTION〕
6. 2柱キャノピー仕様(TOPS/ヘッドガード基準)
万一の事故での被害を最小限に
7. スマートアシストリモート
機械の盗難を防ぐだけでなく稼動管理も可能
8. 最適なヒートバランス
あらゆる条件下でもヒートバランスを最適化
9. ヤンマーTNVエンジン
機械を熟知したヤンマー製エンジン搭載
10. 後方超小旋回
旋回時も後ろを気にせず安心

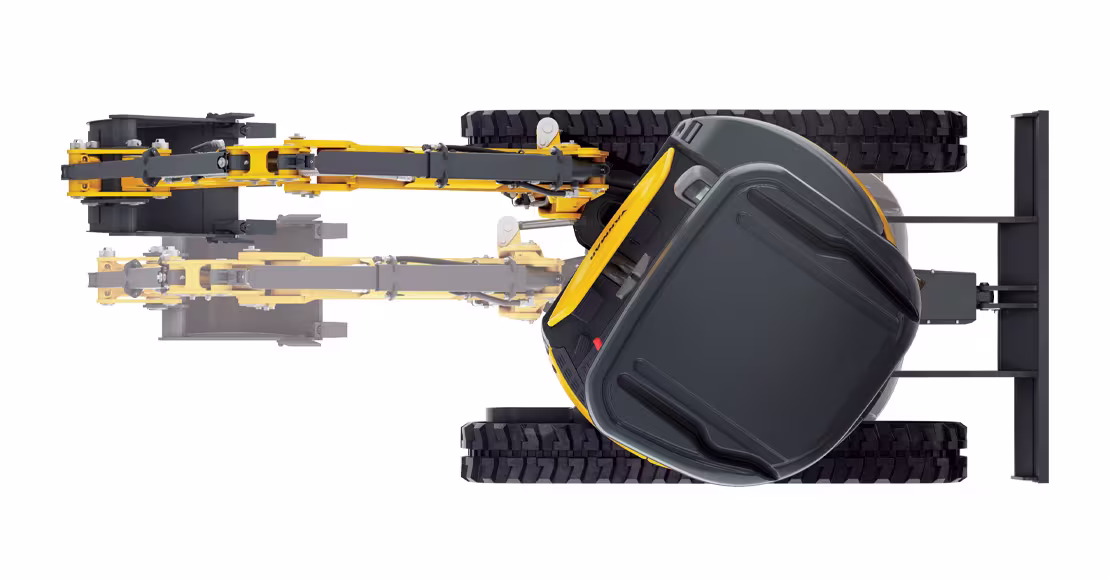

後方を気にせず旋回
![後方を気にせず旋回](https://www.ace-f.com/machine/excavator/Vio25-6/mp0467.jpg)
後方超小旋回
後部が車幅から出ないため、壁際での作業も後ろを気にせずに、安心・快適・スムーズにできます。
後部が車幅から出ないため、壁際での作業も後ろを気にせずに、安心・快適・スムーズにできます。
輸送性・作業性を重視したコンパクトボディ
![輸送性・作業性を重視したコンパクトボディ](https://www.ace-f.com/machine/excavator/Vio25-6/mp0468.jpg)

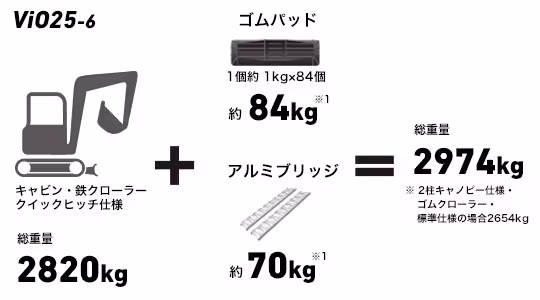

キャビン・鉄クローラー・クイックヒッチを装着しても3tダンプに一式積み込めます。
![キャビン・鉄クローラー・クイックヒッチを装着しても3tダンプに一式積み込めます。](https://www.ace-f.com/machine/excavator/Vio25-6/mp0469.jpg)
大事なロッドに傷がつかないように
![大事なロッドに傷がつかないように](https://www.ace-f.com/machine/excavator/Vio25-6/mp0414.jpg)
板バネ式シリンダーガード
3つのシリンダーロッドを板バネ構造で守るため、大切な機械のマシンダウンを低減します。
3つのシリンダーロッドを板バネ構造で守るため、大切な機械のマシンダウンを低減します。

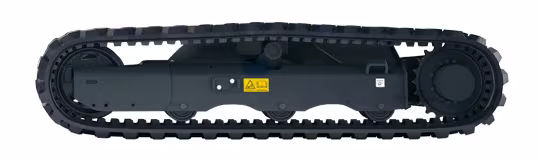

頑丈な足回り
![頑丈な足回り](https://www.ace-f.com/machine/excavator/Vio25-6/mp0470.jpg)
最適なヒートバランス
![頑丈な足回り](https://www.ace-f.com/machine/excavator/Vio25-6/mp0471.jpg)
TOPS・ヘッドガード対応2柱キャノピー
![頑丈な足回り](https://www.ace-f.com/machine/excavator/Vio25-6/mp0472.jpg)
ブーム下部内装型ライト
![頑丈な足回り](https://www.ace-f.com/machine/excavator/Vio25-6/mp0473.jpg)
信頼のYANMAR ENGINE
![ヤンマーTNVエンジン](https://www.ace-f.com/machine/excavator/Vio25-6/mp0474.jpg)
ヤンマーTNVエンジン
ヤンマーの機械を熟知した自社製エンジンを搭載。高効率・低燃費に加え、より高い操作性を発揮します。
ヤンマーの機械を熟知した自社製エンジンを搭載。高効率・低燃費に加え、より高い操作性を発揮します。
![ヤンマーTNVエンジン](https://www.ace-f.com/machine/excavator/Vio25-6/mp0475.jpg)
オートデセル機能[OPTION]
![オートデセル機能[OPTION]](https://www.ace-f.com/machine/excavator/Vio25-6/mp0476.jpg)
エコモード機能[OPTION]
![エコモード機能[OPTION]](https://www.ace-f.com/machine/excavator/Vio25-6/mp0477.jpg)
ワンプッシュ、ワンアクションで簡単操作
![ワンプッシュ、ワンアクションで簡単操作](https://www.ace-f.com/machine/excavator/Vio25-6/mp0478.jpg)
![リクライニング+スライドシート](https://www.ace-f.com/machine/excavator/Vio25-6/mp0426.jpg)
オペレーターの身体の大きさや姿勢に合わせて調整可能です。
![外部電源取り出し口(12V)](https://www.ace-f.com/machine/excavator/Vio25-6/mp0428.jpg)
携帯電話などの充電も可能です。
![スイッチの右側集中配置](https://www.ace-f.com/machine/excavator/Vio25-6/mp0429.jpg)
人間工学に基づいた集中配置により、煩わしさを低減します。
![電子キー](https://www.ace-f.com/machine/excavator/Vio25-6/mp0430.jpg)
キーに埋め込まれた情報を機械側で認証し、エンジンを始動させます。
![ダイヤル式アクセル](https://www.ace-f.com/machine/excavator/Vio25-6/mp0431.jpg)
作業に応じて手元で簡単にエンジン回転数が調整が可能です。
※オートデセル仕様の場合

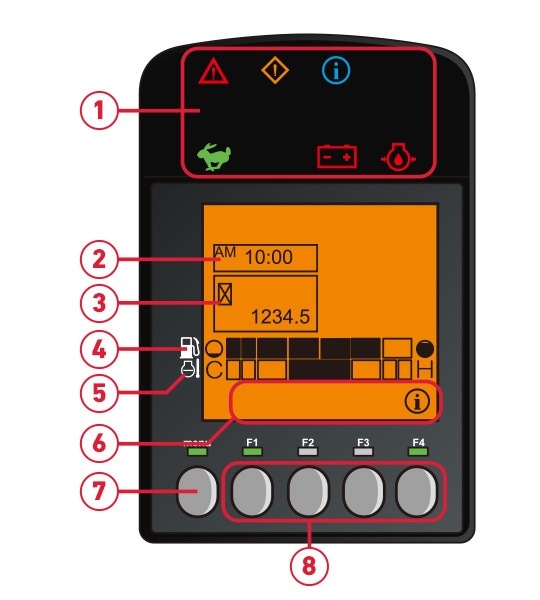

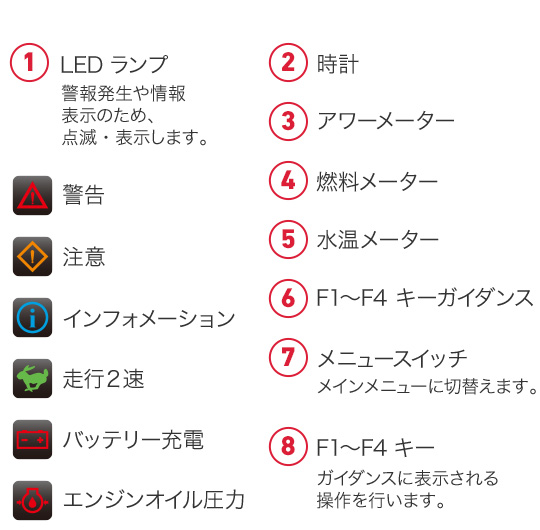

様々な情報を夜間でも容易に確認できるLEDバックライト付き大型液晶モニター
稼働状況や異常時など必要な情報を、見やすいモニターとランプやブザーでお知らせします。
![LEDバックライト付き大型液晶モニター](https://www.ace-f.com/machine/excavator/Vio25-6/mp0432.jpg)
![LEDバックライト付き大型液晶モニター](https://www.ace-f.com/machine/excavator/Vio25-6/mp0433.jpg)
液晶モニター表示例
※最大3ヶ月表示
![1ヶ月の稼動時間](https://www.ace-f.com/machine/excavator/Vio25-6/mp0434.jpg)
1ヶ月の稼働時間を表示。※
■ :0.5~2.0時間
■■ :2.0~4.0時間
■■■ :4.0~8.0時間
■■■■ :8.0時間以上
■ :0.5~2.0時間
■■ :2.0~4.0時間
■■■ :4.0~8.0時間
■■■■ :8.0時間以上
![1日の稼動時間](https://www.ace-f.com/machine/excavator/Vio25-6/mp0435.jpg)
1日の稼働時間を午前/午後に分けて表示。※
メンテナンス

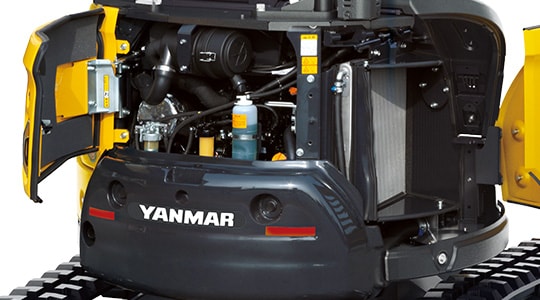

![リアボンネット・右ボンネットオープン](https://www.ace-f.com/machine/excavator/Vio25-6/mp0479.jpg)
エンジン・ラジエーター・エアクリーナーへ簡単にアクセス可能です。

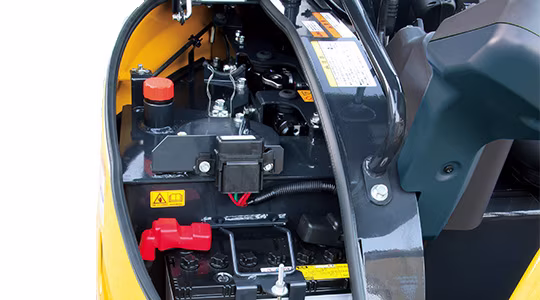

![右上上部ワンタッチオープン](https://www.ace-f.com/machine/excavator/Vio25-6/mp0480.jpg)
バッテリー・燃料タンク・作動油タンクへ簡単にアクセスでき、補給や交換も素早く行えます。グリースガンホルダーも常備しています。

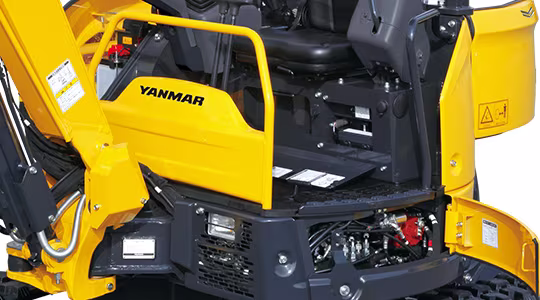

![運転席回りオープン](https://www.ace-f.com/machine/excavator/Vio25-6/mp0481.jpg)
シートマウント周辺のカバーが大きく開き、エンジン・電装の整備も容易に。

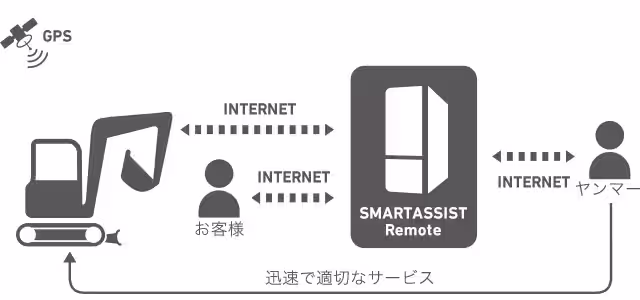

スマートアシストリモート
GPS、通信端末を搭載している建設機械の位置情報を、 通信システムによって管理できます。遠隔監視で建設機 械を見守り、インターネットを通じてメンテナンス時期やマシントラブルを素早く把握、常に適切なサービス・ サポートをお客様へ提供できるシステムです。
詳しくはこちら
詳しくはこちら
![スマートアシストリモート](https://www.ace-f.com/machine/excavator/Vio25-6/mp0482.jpg)
オプション
2柱キャノピー仕様
TOPS※1/ヘッドガード※4規格準拠
![2柱キャノピー仕様](https://www.ace-f.com/machine/excavator/Vio25-6/mp0483.jpg)
4柱キャノピー仕様
ROPS※2/FOPS※3規格準拠
![4柱キャノピー仕様](https://www.ace-f.com/machine/excavator/Vio25-6/mp0484.jpg)
キャビン仕様
ROPS※2/FOPS※3規格準拠
![キャビン仕様](https://www.ace-f.com/machine/excavator/Vio25-6/mp0485.jpg)

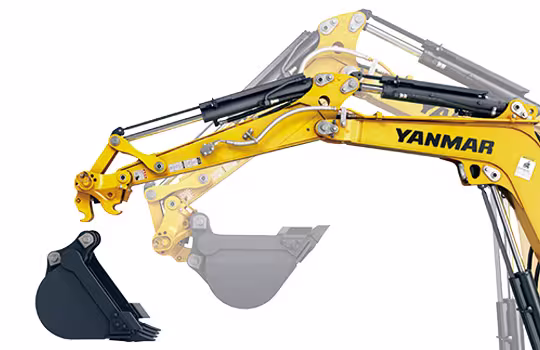

バケットの付け外しがカンタン。油圧式クイックヒッチ
![バケットの付け外しがカンタン。油圧式クイックヒッチ](https://www.ace-f.com/machine/excavator/Vio25-6/mp0445.jpg)
![バケットの付け外しがカンタン。油圧式クイックヒッチ](https://www.ace-f.com/machine/excavator/Vio25-6/mp0463.jpg)
1人で着脱できる、油圧式クイックヒッチ。他社から買い換えてもバケットが有効に使えます。ピン径の違う他社バケットも、ヤンマーのバケットと同様に簡単に着脱できます。

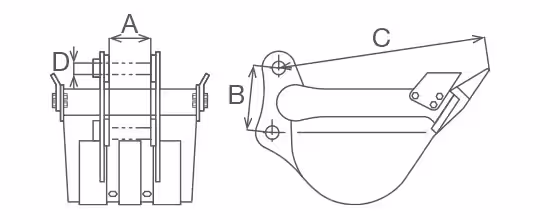

クイックヒッチ取り付け可能バケット寸法(単位:mm)
記号 | 部位 | Vio25-6 | |
---|---|---|---|
A | 取り付け幅 | 120以上 | |
B | 芯間 | ピン径φ35のとき | 158~266 |
ピン径φ38のとき |
165~276 | ||
ピン径φ40のとき |
168~282 | ||
C | リスト半径 | ~750 | |
D | ピン径 | φ35~φ40 |

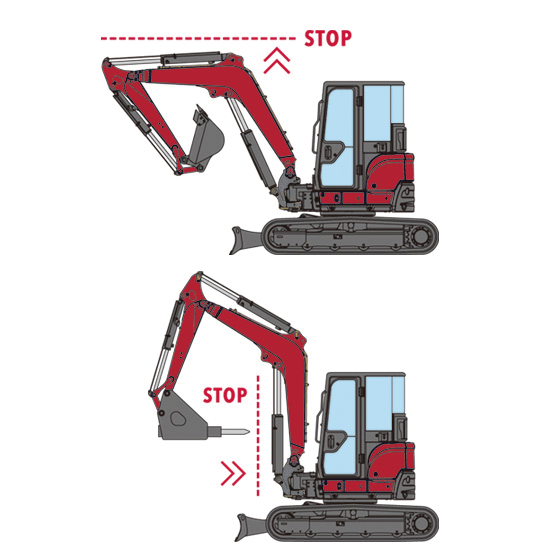

ブーム高さ・アーム巻込み制限機能
![バケットの付け外しがカンタン。油圧式クイックヒッチ](https://www.ace-f.com/machine/excavator/Vio25-6/mp0448.jpg)
設定位置でブーム・アームが自動停止するため、高さを気にする現場やアタッチメント装着時でも安全・快適に作業できます。
フロントガード仕様

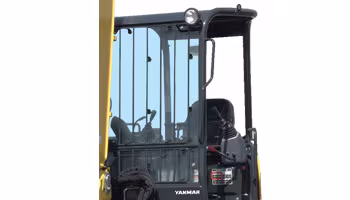

4柱キャノピー用フロントガード
ROPS※2/FOPS※3規格準拠
![4柱キャノピー用フロントガード](https://www.ace-f.com/machine/excavator/Vio25-6/mp0449.jpg)
4WAY マルチ
普段使い慣れている操作パターンに変更できます。
※写真はイメージです。
![4WAY マルチ](https://www.ace-f.com/machine/excavator/Vio25-6/mp0450.jpg)
※写真はイメージです。
補強アーム
補強材を追加することで耐久性が向上します。
![補強アーム](https://www.ace-f.com/machine/excavator/Vio25-6/mp0486.jpg)
※1 TOPS(Tip-Over Protection Structure):横転時乗員保護構造
※2 ROPS(Roll-Over Protective Structures):転倒時にシートベルトを装着したオペレータを保護する構造
※3 FOPS(Falling Object Protective Structures):落下物保護構造
※4 ヘッドガード:労働安全衛生法ヘッドガード基準
吊り荷走行モードを搭載したH&クレーン仕様
一台で掘る・吊る・埋めるの作業ができる。
![吊り荷走行モードを搭載したH&クレーン仕様](https://www.ace-f.com/machine/excavator/Vio25-6/mp0487.jpg)
液晶モニターLEDランプ
![液晶モニターLEDランプ](https://www.ace-f.com/machine/excavator/Vio25-6/mp0457.jpg)
液晶モニター表示
![液晶モニター表示](https://www.ace-f.com/machine/excavator/Vio25-6/mp0458.jpg)

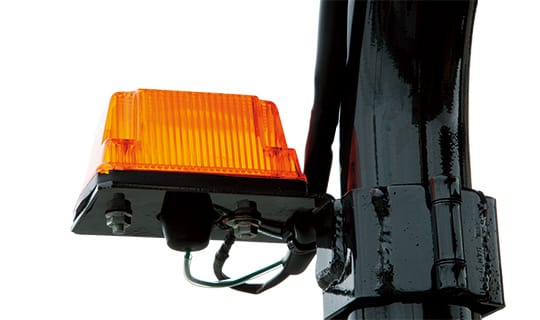

外部表示灯
![外部表示灯](https://www.ace-f.com/machine/excavator/Vio25-6/mp0488.jpg)

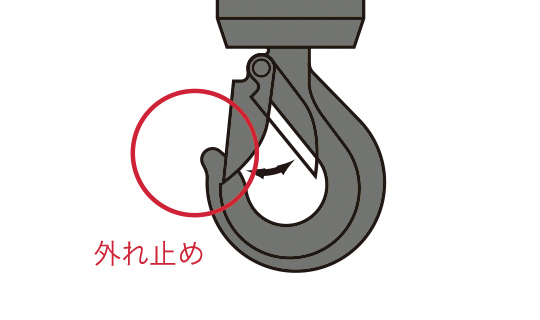

ワイヤーロープ外れ止め金具付きフック
![ワイヤーロープ外れ止め金具付きフック](https://www.ace-f.com/machine/excavator/Vio25-6/mp0489.jpg)

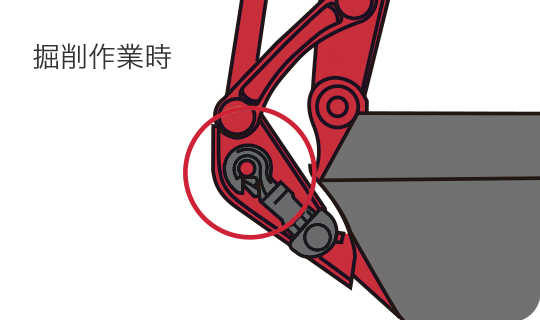

フック格納ピン
![フック格納ピン](https://www.ace-f.com/machine/excavator/Vio25-6/mp0490.jpg)
主要諸元
仕様 | 標準 | ||||
---|---|---|---|---|---|
キャノピー | キャビン | ||||
シュー形式 | ゴム | 鉄 | ゴム | 鉄 | |
質量 | 機械質量(kg) | 2500 | 2610 | 2660 | 2770 |
機体質量(kg) | 1850 | 1960 | 2010 | 2120 | |
エンジン | 名称 | 立形水冷3気筒ディーゼル | |||
形式 | 3TNV76-NBVA1 | ||||
定格出力(NET)/回転数 (kW/min-1[PS/rpm]) |
15.2/2500[20.7/2500] | ||||
バケット | 容量(m3) | 0.08 | |||
標準バケット幅 (サイドカッター含む)(mm) |
490 | ||||
作業範囲 | 最大掘削深さ(mm) | 2540 | 2540 | ||
最大垂直掘削深さ(mm) | 2240 | 2240 | |||
最大掘削高さ(mm) | 4460 | 4170 | |||
最大ダンプ高さ(mm) | 3050 | 2780 | |||
床面最大掘削半径(mm) | 4400 | 4400 | |||
フロント最小旋回半径 <スイング時>(mm) |
1800 <1510> |
1950 <1650> |
|||
後端旋回半径(mm) | 750 | ||||
ブームスイング角度(右/左)(度) | 47/74 | ||||
性能 | 最大掘削力(バケット)(kN[kgf]) | 23.1[2360] | 23.1[2360] | ||
走行速度(高/低)(km/h) | 4.5/2.8 | ||||
旋回速度(min-1[rpm]) | 10.0[10.0] | ||||
接地圧(kPa[kgf/cm2]) | 29.0 [0.295] |
30.1 [0.307] |
30.8 [0.314] |
31.9 [0.326] |
|
油圧装置 | 油圧ポンプ流量(L/min) | 30.0×2(可変)・21.3×1(ギヤ)・11.3×1(ギヤ) | |||
セット圧力(メインリリーフ) (MPa[kgf/cm2]) |
20.6[210]×2・18.1[185]×1 | ||||
足まわり | シュー幅(mm) | 250 | |||
最低地上高(mm) | 320 | ||||
ブレード | 幅x高さ(mm) | 1500×295 | |||
揚程(上/下)(mm) | 340/355 | ||||
燃料タンク | 容量(L) | 29.2 | |||
輸送時寸法 | 全長(mm) | 4100 | |||
全幅 | 1500 | ||||
全高(mm) | 2470 | 2530 |
仕様 | クイックヒッチ | ||||
---|---|---|---|---|---|
キャノピー | キャビン | ||||
シュー形式 | ゴム | 鉄 | ゴム | 鉄 | |
質量 | 機械質量(kg) | 2550 | 2660 | 2710 | 2820 |
機体質量(kg) | 1850 | 1960 | 2010 | 2120 | |
エンジン | 名称 | 立形水冷3気筒ディーゼル | |||
形式 | 3TNV76-NBVA1 | ||||
定格出力(NET)/回転数 (kW/min-1[PS/rpm]) |
15.2/2500[20.7/2500] | ||||
バケット | 容量(m3) | 0.08 | |||
標準バケット幅 (サイドカッター含む)(mm) |
490 | ||||
作業範囲 | 最大掘削深さ(mm) | 2700 | 2700 | ||
最大垂直掘削深さ(mm) | 2130 | 2130 | |||
最大掘削高さ(mm) | 4610 | 4330 | |||
最大ダンプ高さ(mm) | 2900 | 2630 | |||
床面最大掘削半径(mm) | 4560 | 4560 | |||
フロント最小旋回半径 <スイング時>(mm) |
1930 <1620> |
2090 <1770> |
|||
後端旋回半径(mm) | 750 | ||||
ブームスイング角度(右/左)(度) | 47/74 | ||||
性能 | 最大掘削力(バケット)(kN[kgf]) | 18.2[1850] | 18.2[1850] | ||
走行速度(高/低)(km/h) | 4.5/2.8 | ||||
旋回速度(min-1[rpm]) | 10.0[10.0] | ||||
接地圧(kPa[kgf/cm2]) | 29.5 [0.301] |
30.7 [0.313] |
31.3 [0.319] |
32.5 [0.331] |
|
油圧装置 | 油圧ポンプ流量(L/min) | 30.0×2(可変)・21.3×1(ギヤ)・11.3×1(ギヤ) | |||
セット圧力(メインリリーフ) (MPa[kgf/cm2]) |
20.6[210]×2・18.1[185]×1 | ||||
足まわり | シュー幅(mm) | 250 | |||
最低地上高(mm) | 320 | ||||
ブレード | 幅x高さ(mm) | 1500×295 | |||
揚程(上/下)(mm) | 340/355 | ||||
燃料タンク | 容量(L) | 29.2 | |||
輸送時寸法 | 全長(mm) | 4100 | |||
全幅 | 1500 | ||||
全高(mm) | 2470 | 2530 |
- 単位は国際単位系によるSI単位表示。[]内は従来の単位表示を併記したものです。
- 仕様は改良などにより、予告なく変更することがあります。

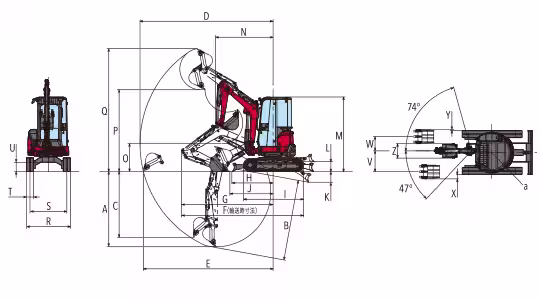

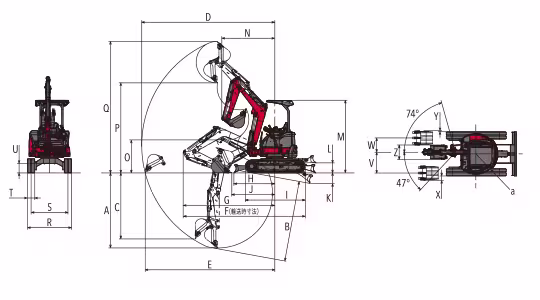

外形寸法図
(単位:mm)
キャノピー仕様
![Vio25-6](https://www.ace-f.com/machine/excavator/Vio25-6/mp0491.jpg)
キャビン仕様
![Vio25-6](https://www.ace-f.com/machine/excavator/Vio25-6/mp0492.jpg)
記号 | 標準仕様 | 記号 | 標準仕様 | 記号 | 標準仕様 |
---|---|---|---|---|---|
A | 2540 | J | 1470 | S | 1250 |
B | 2740 | K | 355 | T | 250 |
C | 2240 | L | 340 | U | 320 |
D | 4520 | M | 2470 [2530] |
V | 705 |
E | 4400 | N(スイング時) | 1800(1510) [1950(1650)] |
W | 485 |
F | 4100 | O | 1120 [950] |
X | 145 |
G | 3110 | P | 3050 [2780] |
Y | 35 |
H | 1380 | Q | 4460 [4170] |
Z | 490 |
I | 2040 | R | 1500 | a | 750 |
記号 | クイックヒッチ仕様 | 記号 | クイックヒッチ仕様 | 記号 | クイックヒッチ仕様 |
---|---|---|---|---|---|
A | 2700 | J | 1630 | S | 1250 |
B | 2900 | K | 355 | T | 250 |
C | 2130 | L | 340 | U | 320 |
D | 4670 | M | 2470 [2530] |
V | 705 |
E | 4560 | N(スイング時) | 1930(1620) [2090(1770)] |
W | 485 |
F | 4120 | O | 1020 [825] |
X | 145 |
G | 3120 | P | 2900 [2630] |
Y | 35 |
H | 1380 | Q | 4610 [4330] |
Z | 490 |
I | 2040 | R | 1500 | a | 750 |
主要装備一覧
●:標準 ○:オプション -:設定無し
型式 | ViO25-6 | ||
---|---|---|---|
仕様 | キャノピー | キャビン | |
安全性 | TOPS/ヘッドガード適合2柱キャノピー | ● | - |
ROPS/FOPS適合4柱キャノピー | ○ | - | |
ROPS/FOPS適合キャビン | - | ○ | |
労働安全衛生規則対応2柱キャノピー用フロントガード | - | - | |
労働安全衛生規則対応4柱キャノピー用フロントガード | ○ | - | |
労働安全衛生規則対応キャビン用フロントガード | - | - | |
巻き取り式シートベルト | ● | ● | |
走行アラーム | ○ | ○ | |
バックミラー(運転席後方右側) | ○ | ● | |
緊急脱出用ハンマー | - | ● | |
運転席 | ヒーター | - | ● |
ワイパー | - | ● | |
ウインドウウォッシャー | - | ● | |
液晶モニター | ● | ● | |
ルームランプ(ドア開閉と連動) | - | ● | |
座席シート(前後スライド・リクライニング付) | ● | ● | |
アームレスト | ○ | ○ | |
外部電源取り出し口(12V) | ● | ● | |
灰皿 | - | ● | |
メカニズム | 走行2速切替 | ● | ● |
キー類 | 電子キー | ● | ● |
従来キー | ○ | ○ | |
多種類キー | ○ | ○ | |
作業灯 | ブームライト | ● | ● |
フロントライト | ●※1 | - | |
キャノピーライト | ○※2 | - | |
キャビンライト | - | ● | |
エンジン関連 | ダイヤル式アクセル | ○ | ○ |
エコモード | ○ | ○ | |
オートデセル | ○ | ○ | |
作業装置 | 板バネ式シリンダーガード(ブーム・アーム・バケット) | ● | ● |
4WAY マルチ | ○ | ○ | |
P.T.O.仕様(アームエンド配管)単動・複動切替可 | ○ | ○ | |
油圧式クイックヒッチ | ○ | ○ | |
H&クレーン(吊り荷走行モード対応) | ○ | ○ | |
ブーム高さ・アーム巻込み制限 | ○ | ○ | |
補強アーム(2面) | ○※3 | ○※3 | |
その他 | スマートアシストリモート | ● | ● |
グリースガンホルダー | ● | ● |
- ※1 2柱のみ
- ※2 4柱のみ
- ※3 アーム下面の補強は、標準アームと比べ、厚板を使用しています。クイックヒッチとの併用はできません。
