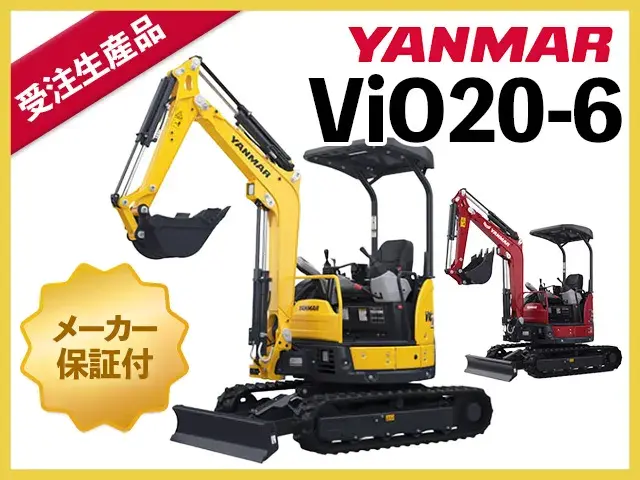

ヤンマー Vio20-6
説明・画像引用元 : ヤンマー建機
![Vio20-6](https://www.ace-f.com/machine/excavator/Vio20-6/mp0409.jpg)
![Vio20-6](https://www.ace-f.com/machine/excavator/Vio20-6/mp0410.jpg)
ViO20-6 | |
---|---|
機械質量 | 1,990 kg |
バケット容量 | 0.06 m3 |
定格出力 | 14.3 kW |
低騒音指定状況 | 超低 |
排ガス指定状況 | 3次対応 |
![国土交通省新技術情報提供システム](https://www.ace-f.com/machine/excavator/Vio20-6/mp0411.jpg)
国土交通省新技術情報提供システム
オートデセル・エコモード機能付き
省エネ建設機械
登録No.QS-130033-VE
オートデセル・エコモード機能付き
省エネ建設機械
登録No.QS-130033-VE
特徴
![Vio20-6](https://www.ace-f.com/machine/excavator/Vio20-6/mp0412.jpg)
1. 板バネ式シリンダーガード
大事なロッドに傷がつかないように
2. オートデセル・エコモード
クラス業界初の20%低燃費&無負荷時のエンジン自動減速機能
3. 油圧式クイックヒッチ
バケット交換には工具いらず、手間いらず〔OPTION〕
4. H&クレーン仕様
もちろん吊り走行もできます
5. 可変脚仕様
足幅を広げて安定作業〔OPTION〕
6. TOPS・ヘッドガード対応 2柱キャノピー
万一の事故での被害を最小限に
7. ブーム内配管
大事なホースは内側へ
8. スマートアシストリモート
機械の盗難を防ぐだけでなく稼働管理も可能
9. LEDライト
夜の作業も明るく安心
10. 後方超小旋回
旋回時も後ろを気にせず安心
11. キャリアローラー
走行時の音にも最大の配慮を
後方を気にせず旋回
![後方を気にせず旋回](https://www.ace-f.com/machine/excavator/Vio20-6/mp0413.jpg)
後方超小旋回
後部が車幅から出ないため、壁際での作業も後ろを気にせずに、安心・快適・スムーズにできます。
後部が車幅から出ないため、壁際での作業も後ろを気にせずに、安心・快適・スムーズにできます。
大事なロッドに傷がつかないように
![大事なロッドに傷がつかないように](https://www.ace-f.com/machine/excavator/Vio20-6/mp0414.jpg)
板バネ式シリンダーガード
3つのシリンダーロッドを板バネ構造で守るため、大切な機械のマシンダウンを低減します。
3つのシリンダーロッドを板バネ構造で守るため、大切な機械のマシンダウンを低減します。
油圧ホースを守るブーム内配管
![油圧ホースを守るブーム内配管](https://www.ace-f.com/machine/excavator/Vio20-6/mp0415.jpg)
※画像はブームを断面にしたイメージ図です。
広い範囲を照らすLEDライト
![広い範囲を照らすLEDライト](https://www.ace-f.com/machine/excavator/Vio20-6/mp0416.jpg)
広範囲の照射が可能です。さらに周りの人に配慮した2段階切替式になっています。
走行音を低減するキャリアローラー(上部)
![走行音を低減するキャリアローラー(上部)](https://www.ace-f.com/machine/excavator/Vio20-6/mp0417.jpg)
TOPS・ヘッドガード対応2柱キャノピー
![TOPS・ヘッドガード対応2柱キャノピー](https://www.ace-f.com/machine/excavator/Vio20-6/mp0418.jpg)
ブーム下部内装型ライト
![ブーム下部内装型ライト](https://www.ace-f.com/machine/excavator/Vio20-6/mp0419.jpg)
外部エンジン停止スイッチ
![外部エンジン停止スイッチ](https://www.ace-f.com/machine/excavator/Vio20-6/mp0420.jpg)
信頼のYANMAR ENGINE
![ヤンマーTNVエンジン](https://www.ace-f.com/machine/excavator/Vio20-6/mp0421.jpg)
ヤンマーTNVエンジン
ヤンマーの機械を熟知した自社製エンジンを搭載。高効率・低燃費に加え、より高い操作性を発揮します。
ヤンマーの機械を熟知した自社製エンジンを搭載。高効率・低燃費に加え、より高い操作性を発揮します。
![ヤンマーTNVエンジン](https://www.ace-f.com/machine/excavator/Vio20-6/mp0422.jpg)
オートデセル機能
![オートデセル機能](https://www.ace-f.com/machine/excavator/Vio20-6/mp0423.jpg)
エコモード機能
![エコモード機能](https://www.ace-f.com/machine/excavator/Vio20-6/mp0424.jpg)
ワンプッシュ、ワンアクションで簡単操作
![ワンプッシュ、ワンアクションで簡単操作](https://www.ace-f.com/machine/excavator/Vio20-6/mp0425.jpg)
![リクライニング+スライドシート](https://www.ace-f.com/machine/excavator/Vio20-6/mp0426.jpg)
オペレーターの身体の大きさや姿勢に合わせて調整可能です。
![ユーティリティーBOX[新機能]](https://www.ace-f.com/machine/excavator/Vio20-6/mp0427.jpg)
携帯電話などの収納にも使えます。
![外部電源取り出し口(12V)](https://www.ace-f.com/machine/excavator/Vio20-6/mp0428.jpg)
携帯電話などの充電も可能です。
![スイッチの右側集中配置](https://www.ace-f.com/machine/excavator/Vio20-6/mp0429.jpg)
人間工学に基づいた集中配置により、煩わしさを低減します。
![電子キー](https://www.ace-f.com/machine/excavator/Vio20-6/mp0430.jpg)
キーに埋め込まれた情報を機械側で認証し、エンジンを始動させます。
![ダイヤル式アクセ](https://www.ace-f.com/machine/excavator/Vio20-6/mp0431.jpg)
作業に応じて手元で簡単にエンジン回転数が調整が可能です。
様々な情報を夜間でも容易に確認できるLEDバックライト付き大型液晶モニター
稼働状況や異常時など必要な情報を、見やすいモニターとランプやブザーでお知らせします。
![LEDバックライト付き大型液晶モニター](https://www.ace-f.com/machine/excavator/Vio20-6/mp0432.jpg)
![LEDバックライト付き大型液晶モニター](https://www.ace-f.com/machine/excavator/Vio20-6/mp0433.jpg)
液晶モニター表示例
※最大3ヶ月表示
![1ヶ月の稼動時間](https://www.ace-f.com/machine/excavator/Vio20-6/mp0434.jpg)
1ヶ月の稼働時間を表示。※
■ :0.5~2.0時間
■■ :2.0~4.0時間
■■■ :4.0~8.0時間
■■■■ :8.0時間以上
■ :0.5~2.0時間
■■ :2.0~4.0時間
■■■ :4.0~8.0時間
■■■■ :8.0時間以上
![1日の稼動時間](https://www.ace-f.com/machine/excavator/Vio20-6/mp0435.jpg)
1日の稼働時間を午前/午後に分けて表示。※
メンテナンス
![右側上部ワンタッチオープン](https://www.ace-f.com/machine/excavator/Vio20-6/mp0436.jpg)
燃料タンク・作動油タンク・バッテリーへのアクセスが容易です。
![運転席まわりオープン](https://www.ace-f.com/machine/excavator/Vio20-6/mp0437.jpg)
シートマウント前カバーが大きく開き、エンジン・電装の整備が容易。
![ボンネットハンドル](https://www.ace-f.com/machine/excavator/Vio20-6/mp0438.jpg)
どちらの手でも握りやすく開けやすい。
![グリースガンホルダー](https://www.ace-f.com/machine/excavator/Vio20-6/mp0439.jpg)
![リアボンネット・右ボンネットワンタッチオープン](https://www.ace-f.com/machine/excavator/Vio20-6/mp0440.jpg)
リアボンネット・右ボンネットワンタッチオープン
工具無しでボンネットを開けることができるので、エンジン・ラジエーター・バッテリーへ簡単にアクセス。ラジエーターは吐き出し冷却式なのでゴミ詰まりが少なく、機械の長寿命化に貢献します。
工具無しでボンネットを開けることができるので、エンジン・ラジエーター・バッテリーへ簡単にアクセス。ラジエーターは吐き出し冷却式なのでゴミ詰まりが少なく、機械の長寿命化に貢献します。
スマートアシストリモート
GPS、通信端末を搭載している建設機械の位置情報を、 通信システムによって管理できます。遠隔監視で建設機 械を見守り、インターネットを通じてメンテナンス時期やマシントラブルを素早く把握、常に適切なサービス・ サポートをお客様へ提供できるシステムです。
詳しくはこちら
詳しくはこちら
![スマートアシストリモート](https://www.ace-f.com/machine/excavator/Vio20-6/mp0441.jpg)
オプション
2柱キャノピー仕様
TOPS※1/ヘッドガード※4規格準拠
![2柱キャノピー仕様](https://www.ace-f.com/machine/excavator/Vio20-6/mp0442.jpg)
4柱キャノピー仕様
ROPS※2/FOPS※3規格準拠
![4柱キャノピー仕様](https://www.ace-f.com/machine/excavator/Vio20-6/mp0443.jpg)
キャビン仕様
ROPS※2/FOPS※3規格準拠
![キャビン仕様](https://www.ace-f.com/machine/excavator/Vio20-6/mp0444.jpg)
バケットの付け外しがカンタン。油圧式クイックヒッチ
![油圧式クイックヒッチ](https://www.ace-f.com/machine/excavator/Vio20-6/mp0445.jpg)
![油圧式クイックヒッチ](https://www.ace-f.com/machine/excavator/Vio20-6/mp0463.jpg)
1人で着脱できる、油圧式クイックヒッチ。他社から買い換えてもバケットが有効に使えます。ピン径の違う他社バケットも、ヤンマーのバケットと同様に簡単に着脱できます。
クイックヒッチ取り付け可能バケット寸法(単位:mm)
記号 | 部位 | Vio20-6 | |
---|---|---|---|
A | 取り付け幅 | 110以上 | |
B | 芯間 | ピン径φ30のとき | 120~215 |
ピン径φ35のとき |
130~233 | ||
C | リスト半径 | ~665 | |
D | ピン径 | φ30~φ35 |
可変脚でさらに安定性アップ
![可変脚でさらに安定性アップ](https://www.ace-f.com/machine/excavator/Vio20-6/mp0446.jpg)
折りたためる可変式ブレード
![折りたためる可変式ブレード](https://www.ace-f.com/machine/excavator/Vio20-6/mp0447.jpg)
ブーム高さ・アーム巻込み制限機能
![ブーム高さ・アーム巻込み制限機能](https://www.ace-f.com/machine/excavator/Vio20-6/mp0448.jpg)
設定位置でブーム・アームが自動停止するため、高さを気にする現場やアタッチメント装着時でも安全・快適に作業できます。
フロントガード仕様
[4柱キャノピー用フロントガード]
ROPS※2/FOPS※3規格準拠
ROPS※2/FOPS※3規格準拠
![4柱キャノピー用フロントガード](https://www.ace-f.com/machine/excavator/Vio20-6/mp0449.jpg)
[キャビン用フロントガード]
ROPS※2/FOPS※3規格準拠
ROPS※2/FOPS※3規格準拠
![キャビン用フロントガード](https://www.ace-f.com/machine/excavator/Vio20-6/mp0450.jpg)
※1 TOPS(Tip-Over Protection Structure):
横転時乗員保護構造
※2 ROPS(Roll-Over Protective Structures):
転倒時にシートベルトを装着したオペレータを保護する構造
※3 FOPS(Falling Object Protective Structures):
落下物保護構造
※4 ヘッドガード:
労働安全衛生法ヘッドガード基準
横転時乗員保護構造
※2 ROPS(Roll-Over Protective Structures):
転倒時にシートベルトを装着したオペレータを保護する構造
※3 FOPS(Falling Object Protective Structures):
落下物保護構造
※4 ヘッドガード:
労働安全衛生法ヘッドガード基準
2WAY/4WAY マルチ
![2WAY/4WAY マルチ](https://www.ace-f.com/machine/excavator/Vio20-6/mp0451.jpg)
※写真はイメージです。
追加カウンターウエイト(100kg)
![追加カウンターウエイト](https://www.ace-f.com/machine/excavator/Vio20-6/mp0452.jpg)
P.T.O仕様(アームエンド)
足踏み操作のアームエンド配管です。(単動と複動の切り替えが出来ます)
![リクライニング+スライドシート](https://www.ace-f.com/machine/excavator/Vio20-6/mp0453.jpg)
![ユーティリティーBOX[新機能]](https://www.ace-f.com/machine/excavator/Vio20-6/mp0454.jpg)
![外部電源取り出し口(12V)](https://www.ace-f.com/machine/excavator/Vio20-6/mp0455.jpg)
吊り荷走行モードを搭載したH&クレーン仕様
一台で掘る・吊る・埋めるの作業ができる。
![H&クレーン仕様](https://www.ace-f.com/machine/excavator/Vio20-6/mp0456.jpg)
液晶モニターLEDランプ
![液晶モニターLEDランプ](https://www.ace-f.com/machine/excavator/Vio20-6/mp0457.jpg)
液晶モニター表示
![液晶モニター表示](https://www.ace-f.com/machine/excavator/Vio20-6/mp0458.jpg)
外部表示灯
![外部表示灯](https://www.ace-f.com/machine/excavator/Vio20-6/mp0459.jpg)
フック格納ピン
![フック格納ピン](https://www.ace-f.com/machine/excavator/Vio20-6/mp0460.jpg)
主要諸元
商品名称 | ViO20-6 | |||||
---|---|---|---|---|---|---|
型式 | キャノピー | キャビン | ||||
仕様 | 標準 | クイックヒッチ | 標準 | クイックヒッチ | ||
質量 | 機械質量 | 固定脚仕様(kg) | 1990[2050] | 2030[2090] | 2150[2210] | 2190[2250] |
可変脚仕様(kg) | 2160[2220] | 2200[2260] | 2320[2380] | 2360[2420] | ||
機体質量 | 固定脚仕様(kg) | 1490[1550] | 1490[1550] | 1650[1710] | 1650[1710] | |
可変脚仕様(kg) | 1630[1690] | 1630[1690] | 1790[1850] | 1790[1850] | ||
エンジン | 形式 | 3TNV76-PBV1 | ||||
名称 | 立形水冷3気筒ディーゼル | |||||
出力/回転数(kW/min-1[PS/rpm]) | 14.3/2400[19.4/2400] | |||||
バケット | 容量(m3) | 0.06 | ||||
標準バケット幅 (サイドカッター含む)(mm) |
490 | |||||
作業範囲 | 最大掘削深さ(mm) | 2270 | 2410 | 2270 | 2410 | |
最大垂直掘削深さ(mm) | 1870 | 1890 | 1870 | 1890 | ||
最大掘削高さ(mm) | 4070 | 4230 | 3840 | 4000 | ||
最大ダンプ高さ(mm) | 2780 | 2640 | 2570 | 2430 | ||
床面最大掘削半径(mm) | 4020 | 4180 | 4020 | 4180 | ||
フロント最小旋回半径 <スイング時>(mm) |
1670(1390) | 1830(1540) | 1820(1530) | 2000(1700) | ||
ブームスイング角度(右/左)(度) | 74・46 | |||||
性能 | 最大掘削力<バケット>(kN[kgf]) | 17.5[1790] | 16.3[1670] | 17.5[1790] | 16.3[1670] | |
走行速度(km/h) | 高4.2/低2.2 | |||||
旋回速度(min-1[rpm]) | 10 | |||||
接地圧 <ゴムシュー> |
固定脚仕様 (kPa[kgf/cm2]) |
25.1[0.26] | 25.5[0.26] | 27.0[0.28] | 27.5[0.28] | |
可変脚仕様 (kPa[kgf/cm2]) |
27.1[0.28] | 27.6[0.28] | 29.1[0.30] | 29.5[0.30] | ||
足まわり | シュー形式 | ゴムクローラー[鉄クローラー] | ||||
シュー幅(mm) | 250 | |||||
最低地上高 | 固定脚仕様(mm) | 260 | ||||
可変脚仕様(mm) | 150 | |||||
ブレード | 幅x高さ | 固定脚仕様(mm) | 1380×285 | |||
可変脚仕様(mm) | 1380/1550×285 | |||||
揚程<上・下> | 固定脚仕様(mm) | 365・360 | ||||
可変脚仕様(mm) | 355・335 | |||||
燃料タンク | 容量(L) | 27.5 | ||||
輸送時寸法 | 全長(mm) | 3890 | 3930 | 3890 | 3930 | |
全幅 | 固定脚仕様(mm) | 1380 | ||||
可変脚仕様(mm) | 1380 / 1550 | |||||
全高(mm) | 2400 | 2480 |
- 仕様は改良などにより、予告なく変更することがあります。
外形寸法図
(単位:mm)
![キャノピー仕様](https://www.ace-f.com/machine/excavator/Vio20-6/mp0461.jpg)
記号 | 標準仕様 | 記号 | 標準仕様 | 記号 | 標準仕様 |
---|---|---|---|---|---|
A | 2270 | J | 1410 | S | 1130 <1130/1300> |
B | 2460 <2450> |
K | 360 <335> |
T | 250 |
C | 1870 | L | 365 <355> |
U | 260 <150> |
D | 4140 | M | 2400 [2480] |
V | 710 |
E | 4020 | N(スイング時) | 1670[1820] (1390[1530]) |
W | 480 |
F | 3890 | O | 1180 [1050] |
X | 210 |
G | 2930 | P | 2780 [2570] |
Y | 90 |
H | 1320 | Q | 4070 [3840] |
Z | 490 |
I | 1890 | R | 1380 <1380/1550> |
a | 690 |
記号 | クイックヒッチ仕様 | 記号 | 標準仕様 | 記号 | クイックヒッチ仕様 |
---|---|---|---|---|---|
A | 2410 | J | 1580 | S | 1130 <1130/1300> |
B | 2610 <2600> |
K | 360 <335> |
T | 250 |
C | 1890 | L | 365 <355> |
U | 260 <150> |
D | 4290 | M | 2400 [2480] |
V | 710 |
E | 4180 | N(スイング時) | 1830[2000] (1540[1700]) |
W | 480 |
F | 3930 | O | 1120 [955] |
X | 210 |
G | 2970 | P | 2640 [2430] |
Y | 90 |
H | 1320 | Q | 4230 [4000] |
Z | 490 |
I | 1890 | R | 1380 <1380/1550> |
a | 690 |
主要装備一覧
●:標準 ○:オプション -:設定無し
型式 | ViO20-6 | ||
---|---|---|---|
仕様 | キャノピー | キャビン | |
安全性 | TOPS/ヘッドガード適合2柱キャノピー | ● | - |
ROPS/FOPS適合4柱キャノピー | ○ | - | |
ROPS/FOPS適合キャビン | - | ● | |
労働安全衛生規則対応2柱キャノピー用フロントガード | - | - | |
労働安全衛生規則対応4柱キャノピー用フロントガード | ○ | - | |
労働安全衛生規則対応フロントガード | - | ○ | |
巻き取り式シートベルト | ● | ● | |
外部エンジン停止スイッチ | ● | ● | |
走行アラーム | ○ | ○ | |
バックミラー(運転席後方右側) | ○※1 | ● | |
緊急脱出用ハンマー | - | ● | |
運転席 | ヒーター | - | ● |
エアコン | - | - | |
ワイパー | - | ● | |
ウインドウォッシャー | - | ● | |
液晶モニター | ● | ● | |
ラジオ | - | - | |
ルームランプ(ドア開閉と連動) | - | ● | |
座席シート(前後スライド・リクライニング付) | ● | ● | |
アームレスト | ○ | ○ | |
外部電源取り出し口(12V) | ● | ● | |
ユーティリティーBOX | ● | ● | |
灰皿 | - | ● | |
メカニズム | 走行2速切替 | ● | ● |
キー類 | 電子キー | ● | ● |
従来キー | ○ | ○ | |
多種類キー | ○ | ○ | |
足まわり | 可変脚 | ○ | ○ |
作業灯 | LEDライト(ブームライト・フロントライト) | ●※2 | - |
LEDライト(ブームライト・キャビンライト) | - | ● | |
エンジン関連 | ダイヤル式アクセル | ● | ● |
オートデセル・エコモード | ● | ● | |
作業装置 | 板バネ式シリンダーガード(ブーム・アーム・バケット) | ● | ● |
2WAY マルチ | ○ | ○ | |
4WAY マルチ | ○ | ○ | |
P.T.O.仕様(アームエンド配管)単動・複動切替可 | ○ | ○ | |
油圧式クイックヒッチ | ○ | ○ | |
H&クレーン(吊り荷走行モード対応) | ○ | ○ | |
ブーム高さ・アーム巻込み制限 | ○ | ○ | |
補強アーム(2面) | ○※3 | ○※3 | |
その他 | スマートアシストリモート | ● | ● |
工具箱/グリースガンホルダー | ● | ● | |
追加カウンターウエイト | ○※4 | ○※4 |
- ※1 2柱のみ
- ※2 4柱キャノピー仕様はブームライトとキャノピーライトが標準装備です。
- ※3 アーム下面の補強は、標準アームと比べ、厚板を使用しています。クイックヒッチとの併用はできません。
- ※4 +100kg、後端半径+75mm
ご注意
送料別途商品
システム上、自動で送られますメールには【送料が¥0】と記載してございますが配送先が確定し次第、送料を別途ご案内致します。
銀行振り込みをご希望の場合、商品と送料の総額が確定した後、お振り込みをお願い致します。
銀行振り込みをご希望の場合、商品と送料の総額が確定した後、お振り込みをお願い致します。
送料
都内 | ¥10,000~ | 北陸・東北地方 | ¥80,000~ |
神奈川・埼玉・千葉 | ¥15,000~ | 青森・広島地方 | ¥95,000~ |
群馬・栃木・山梨・茨城 | ¥20,000~ | 四国地方 | ¥95,000~ |
愛知・福島地方 | ¥60,000~ | 九州地方(博多港渡し) | ¥100,000~ |
大阪・新潟地方 | ¥70,000~ | 北海道(苫小牧港渡し) | ¥100,000~ |
