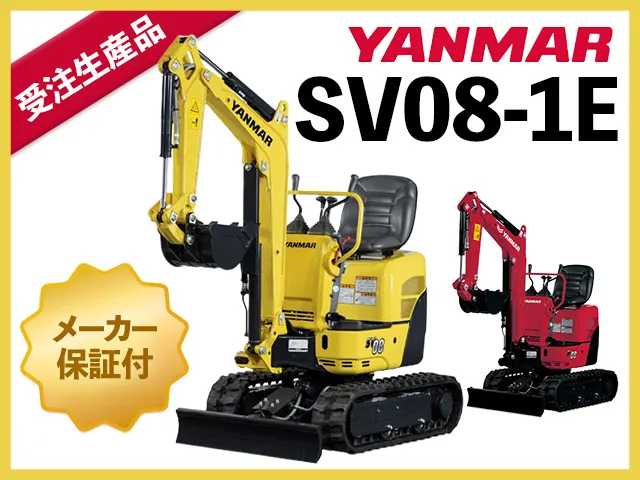

ヤンマー SV08-1E
説明・画像引用元 ： ヤンマー建機
| SV08-1E 可変脚 | |
|---|---|
| 機械質量 | 890kg |
| バケット容量 | 0.022m3 |
| 定格出力 | 7.5kW |
| 低騒音指定状況 | 超低 |
| 排ガス指定状況 | 対象外 |
特徴
1. バケットシリンダーホース内装化
破損によるマシンダウンを減らします
2. 可変脚仕様（オプション）
狭所への進入と安定した作業を実現
3. パワフルな2気筒エンジン
人にも環境にも優しいエンジン
4. フルオープンボンネット
ワンタッチオープンで整備が楽に
5. トップクラスの小回り性能
狭小地での作業をスムーズに
6. 走行2速
現場移動もスピーディーに
可変脚仕様なら狭小侵入も簡単に安定性もアップ
可変脚仕様［OPTION］
脚幅縮小時は幅700mmの門扉も通行可能。脚幅拡張時には安定した作業が行えます。
基本性能を重視した車幅780mmの固定脚仕様もあります。
基本性能を重視した車幅780mmの固定脚仕様もあります。
スライド式可変脚
専用レバーで独立操作が可能です。ガタが起こりにくい頑強構造。しかも縮小時には泥を強制的に排除します。
専用レバーで独立操作が可能です。ガタが起こりにくい頑強構造。しかも縮小時には泥を強制的に排除します。
工具なしで簡単に折りたためる拡張ブレード
トップクラスの小回り性能
最小クラスの後端旋回半径
超コンパクト設計なので狭所作業を安心して行えます。
超コンパクト設計なので狭所作業を安心して行えます。
横吊り・正面吊りともにトップクラスのバランス性能
バランス設計
0.8トンクラス最小の車幅ながら、横向き、正面ともに安定性を確保。深堀り、側溝掘りが安定して行えます。
0.8トンクラス最小の車幅ながら、横向き、正面ともに安定性を確保。深堀り、側溝掘りが安定して行えます。
破損によるマシンダウンを最小限に
ブーム背面ホースとブームシリンダーに
保護カバー採用
保護カバー採用
バケットシリンダーホースのアーム内装化
ブレードシリンダーに保護カバーを採用
機械の輸送も移動も快適に
2tユニックで簡単吊り上げ･運搬
2速走行で現場移動もスピーディー
走行運動をやわらげる外ツバ式トラックローラー
パワフルな2気筒エンジン
人にも環境にも優しい快適設計
静音性にも配慮したエンジンで、効率の良い作業ができます。
静音性にも配慮したエンジンで、効率の良い作業ができます。
 陸内協排出ガス 自主規制2次規制 適合エンジン搭載 |
 国土交通省 超低騒音型建設機械 |
エコレバー
エコレバーON状態で最大17.5%の燃費低減※
※当社試験値
メンテナンスを快適に
フルオープンボンネット
工具レスでワンタッチオープン。
工具レスでワンタッチオープン。
可変脚仕様
脚幅縮小時は幅700mmの門扉も通行可能。脚幅拡張時には安定した作業が行えます。基本性能を重視した車幅780mmの固定脚仕様もあります。
可変脚だから 狭所進入も簡単
工具なしで簡単に折りたためる拡張ブレード
ROPSバー（シートベルト付き）
万一の転倒時にオペレーターを保護します。
※機械輸送時には折りたたむこともできます
※機械輸送時には折りたたむこともできます
その他オプション
P.T.O.仕様
（ブームエンド）
（ブームエンド）
P.T.O.仕様
（フレームエンド）
（フレームエンド）
多種類キー
専用キーでエンジンを制御し、盗難を抑制します。
専用キーでエンジンを制御し、盗難を抑制します。
主要諸元
| 商品名称 | SV08-1E | |||
|---|---|---|---|---|
| 仕様 | 可変脚 | 固定脚 | ||
| 標準 | ROPSバー | |||
| シュー形式 | ゴム | |||
| 質量 | 機械質量 | 890 | 950 | 890 |
| 機体質量 | 710 | 770 | 710 | |
| エンジン | 名称 | 立形水冷2気筒ディーゼル | ||
| 形式 | 402J-05 IG84555R | |||
| 定格出力（NET）/ 回転数 （kW/min-1［PS/rpm］） |
7.5/2400［10.5/2400］ | |||
| バケット | 容量（m3） | 0.022 | ||
| 標準バケット幅 （サイドカッター含む）（mm） |
350 | |||
| 作業範囲 | 最大掘削深さ（mm） | 1460 | ||
| 最大垂直掘削深さ（mm） | 1160 | |||
| 最大掘削高さ（mm） | 2730 | |||
| 最大ダンプ高さ（mm） | 1940 | |||
| 床面最大掘削半径（mm） | 2730 | |||
| フロント最小旋回半径 ＜スイング時＞（mm） |
1210＜985＞ | |||
| 後端旋回半径（mm） | 500 | |||
| ブームスイング角度（左/右）（度） | 45/85 | |||
| ブームオフセット幅（左/右）（mm） | - | |||
| 性能 | 最大掘削力（バケット）（kN［kgf］） | 10.5［1070］ | ||
| 走行速度（km/h） | 3.7/1.8 | |||
| 走行速度（高/低）（km/h） | 8.0［8.0］ | |||
| 接地圧（kPa［kgf/cm2］） | 26.5［0.27］ | 28.8［0.29］ | 26.5［0.27］ | |
| 油圧装置 | 油圧ポンプ流量（L/min） | 9.8×2 | ||
| セット圧力（メインリリーフ） （MPa［kgf/cm2］） |
18.1［185］ | |||
| 足まわり | シュー幅（mm） | 180 | ||
| 最低地上高（mm） | 130 | 160 | ||
| ブレード | 幅＜最縮小時＞x高さ（mm） | 840＜680＞×180 | 780×180 | |
| 揚程（上/下）（mm） | 160/210 | 180/180 | ||
| 燃料タンク | 容量（L） | 9.7 | ||
| 輸送時寸法 | 全長＜ROPSバー折りたたみ時＞（mm） | 2600 | 2630＜3050＞ | 2600 |
| 全幅＜最縮小時＞（mm） | 840＜680＞ | 780 | ||
| 全高＜ROPSバー折りたたみ時＞（mm） | 1390 | 2200＜1550＞ | 1390 | |
- 仕様は改良などにより、予告なく変更することがあります。
外形寸法図
（単位：mm）
［ ］内は ROPS バー装着時
| 記号 | 固定脚仕様 | 記号 | 固定脚仕様 | 記号 | 固定脚仕様 |
|---|---|---|---|---|---|
| A | 1460 | J | 1050 | S | 600 |
| B | 1570 | K | 180 | T | 180 |
| C | 1160 | L | 180 | U | 160 |
| D | 2820 | M | 1390 ［2220］ ［1550※］ |
V | 540 |
| E | 2370 | N（スイング時） | 1210（990） | W | 330 |
| F | 2600 ［2630］ |
O | 850 | X | 260 |
| G | 1970 | P | 1940 | Y | 170 |
| H | 770 | Q | 2730 | Z | 350 |
| I | 1220 | R | 780 | a | 500 ［720］ |
| 記号 | 可変脚仕様 | 記号 | 可変脚仕様 | 記号 | 可変脚仕様 |
|---|---|---|---|---|---|
| A | 1460 | J | 1050 | S | 550/660 |
| B | 1590 | K | 210 | T | 180 |
| C | 1160 | L | 160 | U | 130 |
| D | 2820 | M | 1390 ［2220］ ［1550※］ |
V | 540 |
| E | 2370 | N（スイング時） | 1210（990） | W | 330 |
| F | 2600 ［2630］ |
O | 850 | X | 230/310 |
| G | 1970 | P | 1940 | Y | 140～220 |
| H | 820 | Q | 2730 | Z | 350 |
| I | 1220 | R | 680/840 | a | 500 ［720］ |
- ROPSバー折りたたみ時
主要装備一覧
●：標準 ○：オプション -：設定無し
| 安全性 | ROPSバー（シートベルト含む） | ○ |
|---|---|---|
| 運転席 | ウォークスルー | ● |
| メカニズム | 走行2速切替 | ● |
| キー類 | 従来キー | ● |
| 多種類キー | ○ | |
| 足まわり | 固定脚 | ●※1 |
| 可変脚 | ○※1 | |
| ゴムクローラー | ● | |
| 作業灯 | ブームライト | ● |
| 作業装置 | シリンダーガード（ブーム） | ● |
| P.T.O.仕様（フレームエンド配管）単動 | ○ | |
| P.T.O.仕様（フレームエンド配管）複動 | ○※2 | |
| P.T.O.仕様（フレームエンド配管）単動・複動 | - | |
| P.T.O.仕様（ブームエンド配管）単動 | ○ | |
| P.T.O. 仕様（ブームエンド配管）複動 | ○※2 | |
| P.T.O. 仕様（ブームエンド配管）単動・複動切替可 | - | |
| 補強アーム | ○※3 |
- ※1SV08は固定脚仕様/可変脚仕様から選択できます。
- ※2走行2速は使用できません。
- ※3アーム下面の補強は、標準アームと比べ、厚板を使用しています。
